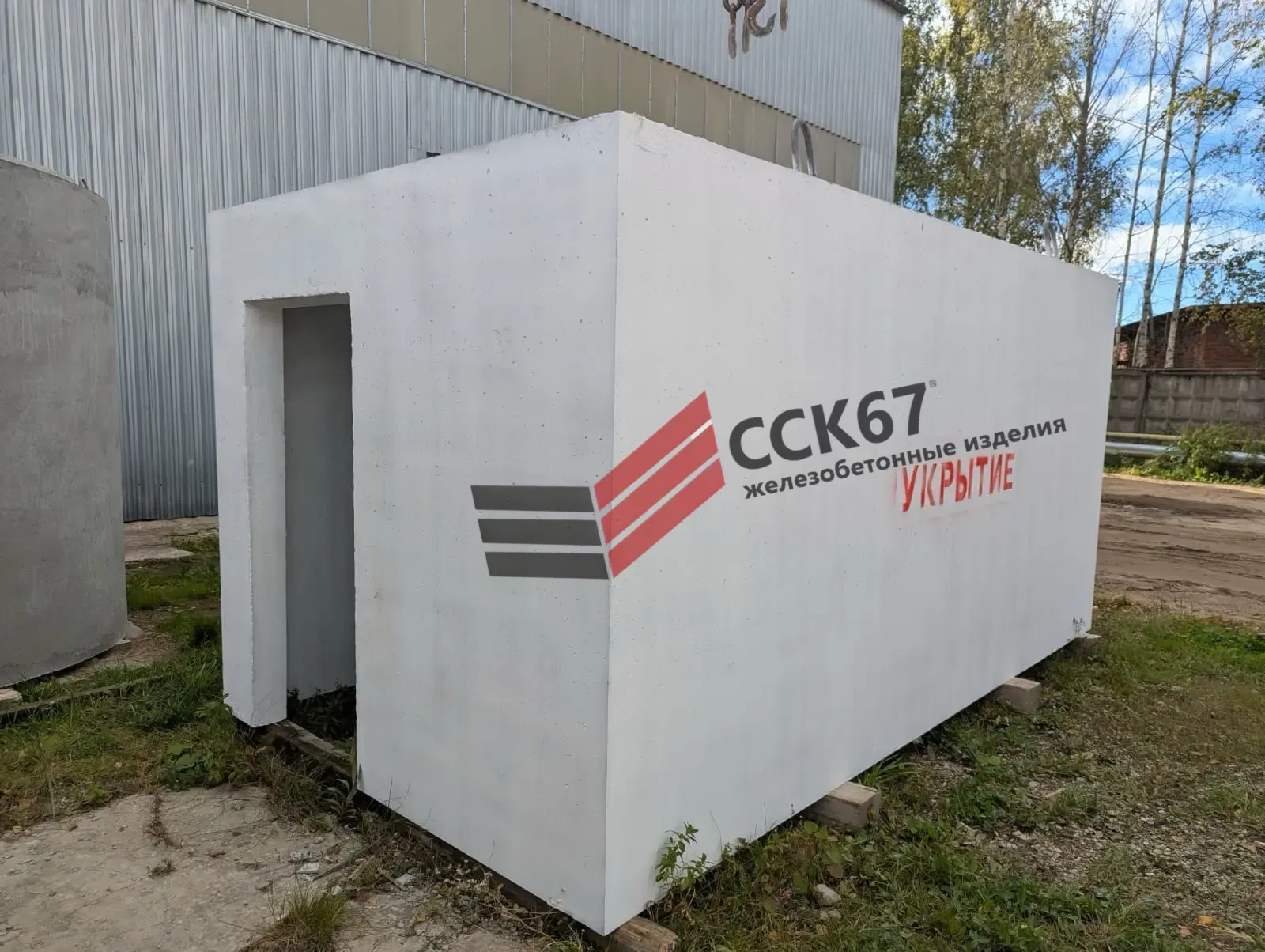

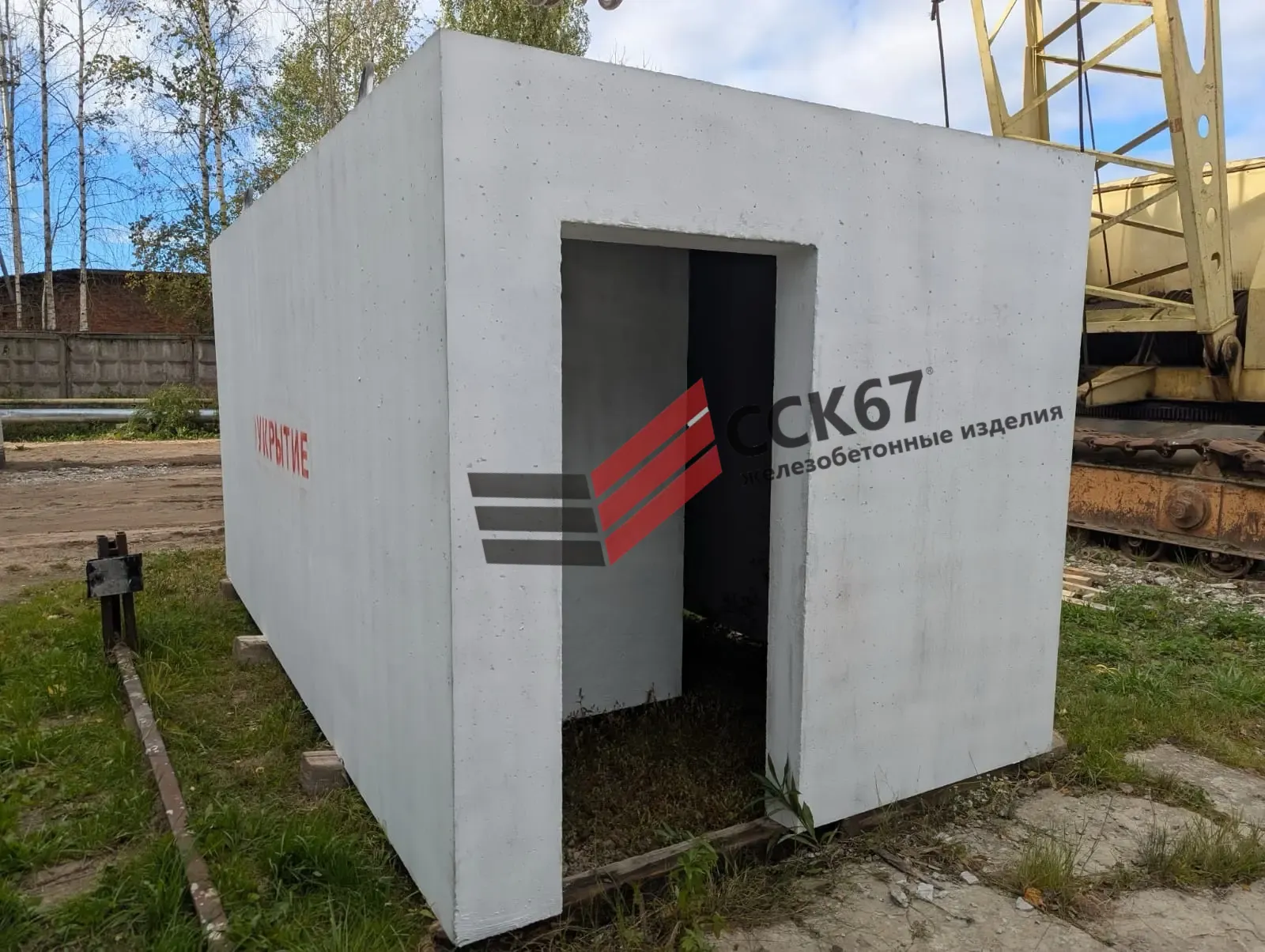

Укрытие железобетонное монолитное УМ-4,5

1. Укрытие железобетонное монолитное типа УМ-4,5, полной заводской готовности поставляется в сборе для установки на месте назначения и предназначено для защиты населения от воздействий средств нападения противника, теплового воздействия при пожаре в чрезвычайных ситуациях и направлено на предотвращение или предельное снижение потерь населения и угрозы его жизни и здоровью от поражающих факторов и воздействий источников ЧС. 2 Сооружение представляет собой сборно-монолитную конструкцию в виде прямоугольного параллелепипеда, которое собирается из монолитного основания с покрытием и противоосколочной перегородки. Присоединение противоосколочной перегородки к монолитному основанию производится с помощью сварки монтажных элементов за закладные детали. Герметичность и жесткость конструкции обеспечивается монолитной конструкцией укрытия.

3. Габаритные размеры сооружения:

• наружный размер

  4500 х 2400 х 2200 мм

• общий внутренний размер по полу
  4220 х 2120 х 2050 мм
• толщина стен
  140-160 мм
• толщина покрытия
  150 мм

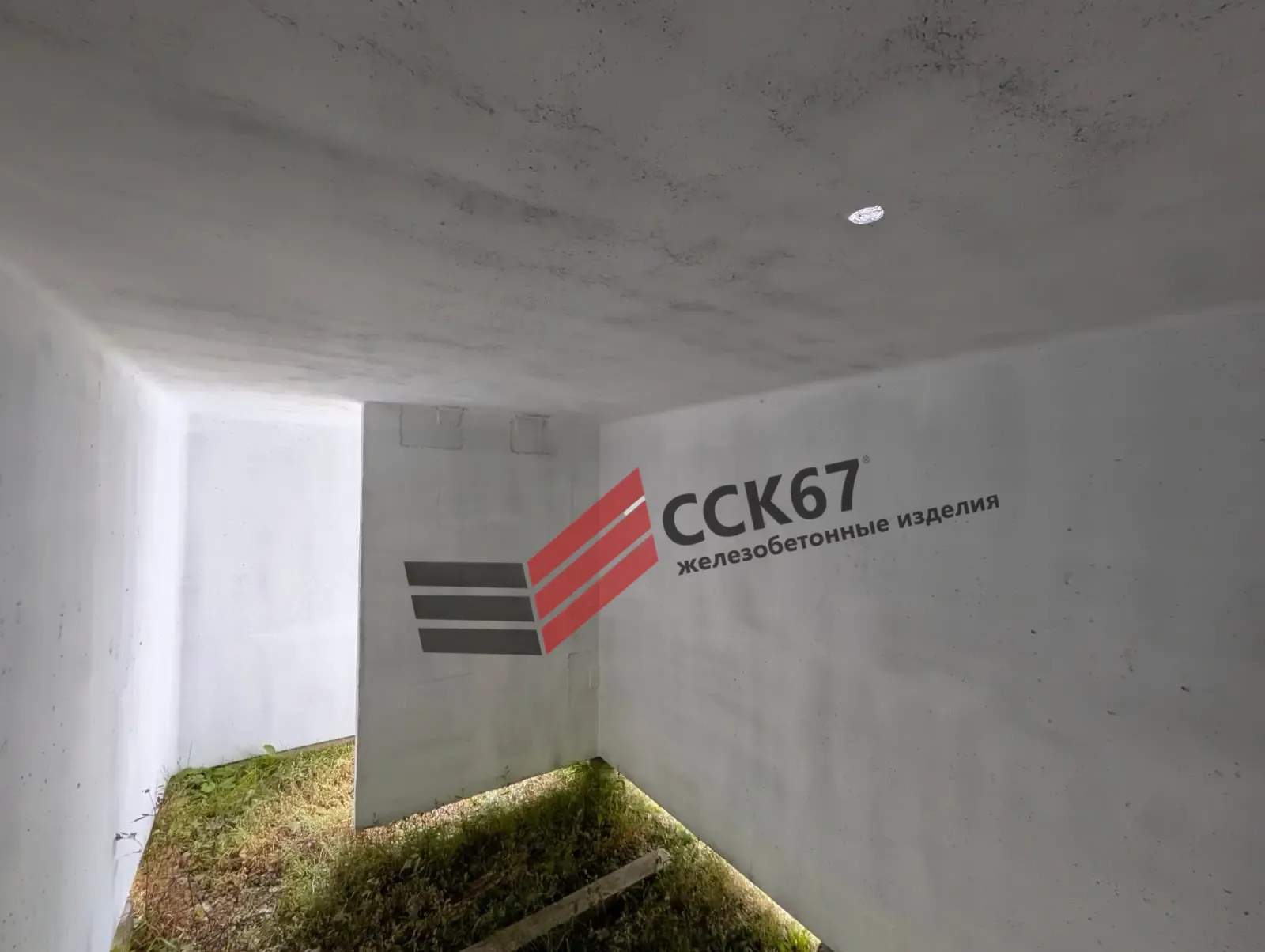

• толщина противоосколочной перегородки
  100 мм
• площадь пола
  8,9 м2
• внутренний объем
  18,2 м3
• Монолитное основание с покрытием армируются цельным объемным каркасом из арматуры
  Ø10 А500С шагом 200х200 мм
• Железобетонные элементы изготавливаются из бетона класса по прочности на сжатие
  В 30 F300 W8
• основание с противоосколочной перегородкой
  5,7 м3, массой 14,3 тонн
